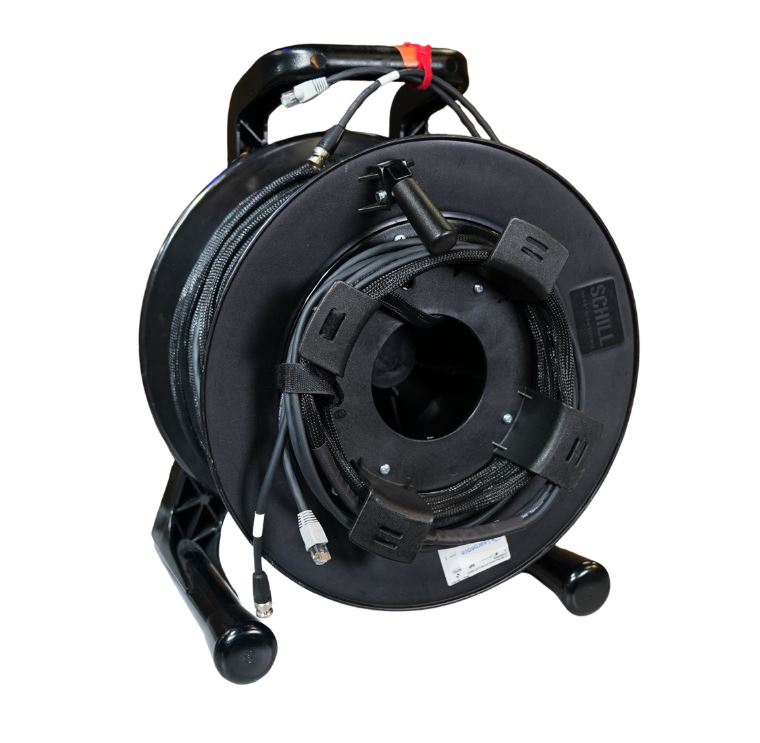

Solution SDI sur RJ45 50 m : Cette solution de 50 m permet de transmettre des signaux vidéo professionnels (SD‑SDI, HD‑SDI, et parfois 3G‑SDI) d’un point à un autre en utilisant un câble réseau standard à paires torsadées (CAT5e/6) avec connecteurs RJ45, au lieu du traditionnel câble coaxial 75 Ω BNC.
Le fonctionnement repose sur :
- Un émetteur relié à la source vidéo (caméra, routeur, switcher), qui convertit le signal SDI BNC en un format adapté à la transmission sur paire torsadée.
- Un récepteur à l’autre extrémité, qui reconvertit le signal en SDI BNC pour l’appareil de destination.
Caractéristiques et points clés :
- Formats supportés : SD‑SDI (270 Mb/s), HD‑SDI (SMPTE 292M ~1,485 Gb/s), et parfois 3G‑SDI.
- Câblage : CAT5e ou CAT6 UTP/STP, pouvant passer dans des cheminements réseau existants, plafonds ou murs.
- Distance : Jusqu’à environ 50 m avec une installation de qualité.
- Installation : Connectez la sortie BNC de la source à l’émetteur, puis le câble RJ45/CAT de 50 m jusqu’au récepteur, qui délivre le signal via BNC au périphérique final.
- Avantages : Moins encombrant et plus facile à passer que du coax long, possibilité de réutiliser l’infrastructure réseau existante, réduction du besoin de plusieurs amplificateurs de signal.
Points de vigilance :
- L’intégrité du signal doit être préservée : un câble à paires torsadées a des caractéristiques d’impédance différentes du coax 75 Ω, donc l’extendeur est indispensable.
- La qualité du câble, le blindage et la terminaison sont cruciaux pour garantir un signal fiable.
- Un simple câble RJ45 seul ne suffit pas pour la transmission SDI en raison du décalage d’impédance et des exigences de fréquence élevée.
Résumé : Cette solution SDI sur RJ45 de 50 m offre une alternative flexible aux liaisons coax longues dans les installations AV professionnelles, permettant de relier sources et destinations BNC‑SDI via une infrastructure CAT, avec une qualité de signal broadcast — à condition d’utiliser l’équipement d’extension adapté et d’assurer une installation correcte.
